型號

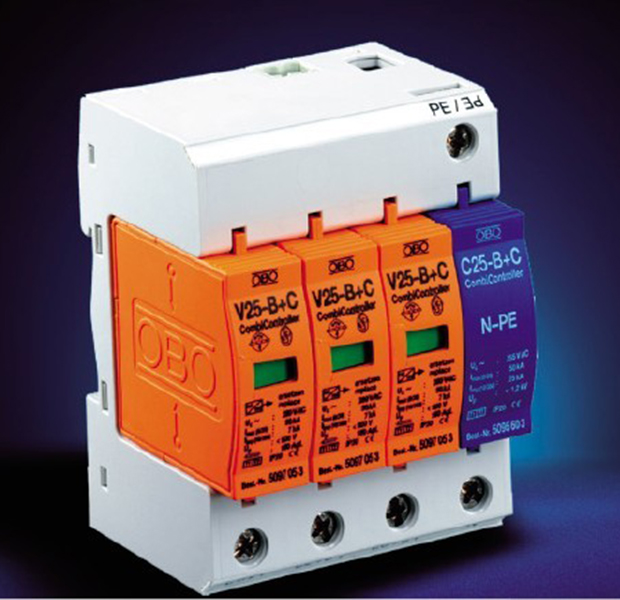

V25-B+C
150 280 385
******持續工作電壓Uc AC 150 V 280 V 385 V
Uc DC 200 V 350 V 505 V
雷電保護區LPZ 0 → 2
等級－按照IEC 61643-1 I ＋ II 級
按照DIN VDE 0675 Part 6 A1+A2 的測試電流
單模塊標稱放電電流ln 30kA
單模塊******放電電流lmax 60kA
沖擊電流測試（10/350μs）（按照IEC 62305-1 設定的雷電流參數）
峰值電流limp 8 kA 7 kA 7 kA
電量 Q 3.5 As
單位能量W/R 12 KJ/Ω
電壓保護水平1 kA（8/20 μs）時 Up ≤ 450 V ≤ 650 V ≤ 1.0kV
5 kA（8/20μs）時Up ≤ 500 V ≤ 700 V ≤ 1.2kV
In 時Up ≤ 600 V ≤ 900 V ≤ 1.5kV
響應時間tA <25ns
短路耐受能力25 kA 時的******后備保險絲160 AgL/gG
連接線橫截面積2.5-25 mm2（多股軟線，連接端加護套） 2.5-35 mm2（單股、多股線）
安裝位置35 mm 導軌（符合EN 50022）
IP 等級IP 20
溫度范圍ϑ -40℃至+85℃
NPE 模塊
型號C 25-B+C/NPE
標稱電壓Un 230 V/50-60 Hz
100 V 下的絕緣電阻Rins >10 GΩ
脈沖電流測試（10/350μs）－根據IEC 62305-1 規定的雷電參數
峰值電流limp 25 kA
電量Q 12.5 As
單位能量W / R 160 kJ/Ω
******放電電流 （8/20μs） lmax 50 kA
電壓保護水平Up <1.2 kV
響應時間tA <100 ns
UC 下的后續電流lf 100 Arms
溫度范圍ϑ -40℃到+80℃ |
